Tugas Pendahuluan Modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Link Download

1. Kondisi [Kembali]

    Percobaan 1 (UART) no 7 :

    Tambahkan resistor sebelum LED sebesar 1 ohm

2. Gambar Rangkaian Simulasi[Kembali]

Gambar 1. Simulasi Rangkaian UART

3. Flowchart[Kembali]

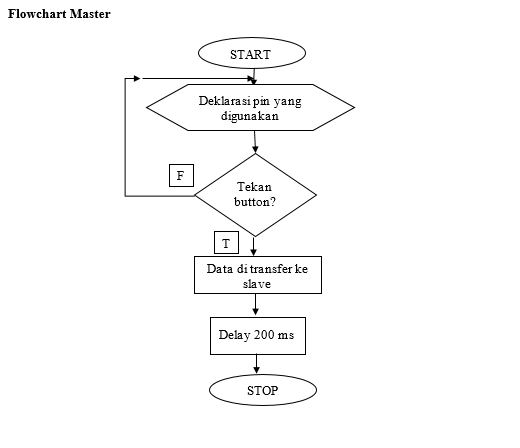

Gambar 2. Flowchart Master dan Slave

4. Listing Program[Kembali]

//MASTER #define button 2 //Deklarasi pin 2 untuk button void setup()        //Semua kode dalam fungsi ini dieksekusi sekali {   pinMode(button, INPUT_PULLUP);   Serial.begin(9600); //Set baud rate 9600 } void loop()         //Semua kode dalam fungsi ini dieksekusi berulang {   int nilai = digitalRead(button);   //Button ditekan   if (nilai == 0)   {     Serial.print("1");   }   else   {     Serial.print("2");   }   delay(200); }

//SLAVE #define led 12 //Deklarasi pin 12 untuk LED void setup()    //Semua kode dalam fungsi ini dieksekusi sekali {   pinMode(led, OUTPUT); //Deklarasi LED sebagai output   Serial.begin(9600);           //Set baud rate 9600 } void loop()                          //Semua program dalam fungsi ini dieksekusi berulang {   if (Serial.available() > 0)   {     int data = Serial.read();     if (data == '1') //Jika data yang dikirimkan berlogika     {       digitalWrite(led, HIGH); //LED menyala     }     else     {       digitalWrite(led, LOW); //LED mati     }   } }

5. Video Simulasi[Kembali]

6. Link Download[Kembali]

Rangkaian simulasi disini.
Video simulasi disini.
Listing Program  Master disini dan Slave disini
HTML disini.
