Rangkaian dan Prinsip Kerja dari Sensor UAS
1. Sensor Thermocouple [kembali]
Alarm Panas Leleh Besi
Prinsip Kerja
Suhu diukur oleh thermocouple, perbedaan jenis metal pada thermocouple menimbulkan adanya beda potensial pada ujung thermocouple. ujung negatif thermocouple dihubungkan ke pin negatif op-amp, ujung positif thermocouple dihubungkan dengan pin positif op-amp. Tegangan dari thermocouple di inputkan ke op-amp dengan penguatan 700 kali penguatan. Output op-amp berupa tegangan yang sudah mengalami penguatan yang diukur oleh voltmeter.
semakin tinggi suhu yang diukur thermocouple maka semakin besar pula tegangannya. Begitu pula sebaliknya, semakin rendah suhu yang diukur thermocouple maka semakin rendah tegangan yang terukur.
Titik leleh pada besi sekitar 1300 derajat celcius. saat suhu pada mesin peleleh besi melebihi titik leleh besi, maka output dari thermocouple setelah dikuatkan mampu menghidupkan buzzer sebagai alarm.
Prinsip Kerja
Sensor Ultrasonik menerima gelombang dari IC NE555. Pada NE555, NE555 mendapatkan tegangan melalui VCC sebesar 5 Volt (pada pin kaki 8). Kapasitor terhubung dengan Control Voltage (5) yang berguna untuk menyeimbangkan tegangan referensi pada kaki negatif komparator. Trigger (2) dan Threshold (6) berguna untuk mengatur agar tidak terjadinya logika LOW Karena apabila terjadi logika low maka flip flop akan tereset. Flip flop (4) berfungsi untuk menyimpan data sementara pada IC dan akan akan aktif jika diberi arus serta menghasilkan gelombang Sensor Ultrasonik menerima tegangan dari VCC sebesar 5 Volt. Gelombang tadi yang dihubungkan dengan trigger. Kemudian pulsa tersebut diubah oleh pizeoelektrik dari pulsa menjadi gelombang bunyi dengan dengan frekuensi sebesar 40 kHz yang kemudian dipancarkan melalui pemancar ultrasonik yang disebut transmiter tranducer. Setelah gelombang menyentuh permukaan benda maka gelombang tersebut dipantulkan kembali ke Sensor Ultrasonik melalui penerima gelombang bunyi yang disebut Receiver Tranduser. Dan setelah itu gelombang dialirkan ke pin Echo dalam bentuk tegangan kemudian dialirkan ke relay. Kemudian relay akan memindahkan switch dan membuat Lampu menyala pada rangkaian tersebut.
Gambar Rangkaian
Prinsip Kerja
Baterai berfungsi sebagai sumber tegangan. Arus mengalir dari baterai ke resistor R1 dan ke relay, dari R1 arus menuju ke Vcc Sensor Infrared, saat sensor infrared terhalang atau berlogika 1 arus akan mengalir dari Vout ke basis Transistor npn Q1 sehingga arus pada kolektor yang diterima dari relay dapat mengalir ke emiter transistor npn lalu ke ground sehingga relay on sehingga arus dapat mengalir dari baterai ke buzzer sehingga buzzer berbunyi, dari buzzer arus mengalir ke ground. jika Sensor tidak terhalang atau berlogika 0 maka relay akan off.
Logika 0
Logika 1
Pada saat berlogika 0
Prinsip Kerja

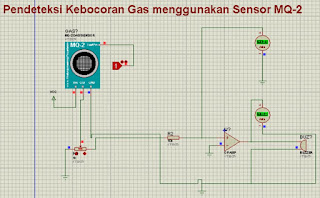

Saat sensor gas MQ-2 mendeteksi gas metana, atau gas butan, atau LPG maka sensor gas akan menghasilkan output berupa tegangan analog tergantung berapa besar intensitas gas yang dideteksi. Karena Buzzer memiliki tegangan kerja sebesar 12V maka tegangan output dari sensor gas harus diperkuat terlebih dahulu sampai minimal 12V agar buzzer bisa bekerja. untuk menguatkan tegangan tersebut maka menggunakan op-amp. op-amp yang digunakan adalah op-amp detektor non inverting sehingga besar tegangan yang keluar adalah 15V. karena tegangan sudah melebihi tegangan kerja buzzer maka buzzer bisa berbunyi.
5. Sensor Lain/Kelembaban (HIH-5030) [kembali]
Prinsip Kerja
Saat sensor HIH-5030 mendeteksi kelembaban di sekitar maka logicstate akan berlogika 1, tegangan yang di keluarkan 0,02 volt per 1 RH, lalu tegangan akan mengalir melalui R1 dan akan dikuatkan oleh OP-AMP setelah dikuatkan tegangan akan masuk ke resistor R3 dan akan dikuatkan kembali oleh OP-AMP untuk membalikkan tegangan dari negativ (-) ke positiv (+) setelah itu tegangan akan masuk ke resistor R5 dan LED akan ON. Jika logicstate berlogika 0 maka tidak ada tegangan yang mengalir sehingga LED akan OFF.
Prinsip Kerja
Sensor Ultrasonik menerima gelombang dari IC NE555. Pada NE555, NE555 mendapatkan tegangan melalui VCC sebesar 5 Volt (pada pin kaki 8). Kapasitor terhubung dengan Control Voltage (5) yang berguna untuk menyeimbangkan tegangan referensi pada kaki negatif komparator. Trigger (2) dan Threshold (6) berguna untuk mengatur agar tidak terjadinya logika LOW Karena apabila terjadi logika low maka flip flop akan tereset. Flip flop (4) berfungsi untuk menyimpan data sementara pada IC dan akan akan aktif jika diberi arus serta menghasilkan gelombang Sensor Ultrasonik menerima tegangan dari VCC sebesar 5 Volt. Gelombang tadi yang dihubungkan dengan trigger. Kemudian pulsa tersebut diubah oleh pizeoelektrik dari pulsa menjadi gelombang bunyi dengan dengan frekuensi sebesar 40 kHz yang kemudian dipancarkan melalui pemancar ultrasonik yang disebut transmiter tranducer. Setelah gelombang menyentuh permukaan benda maka gelombang tersebut dipantulkan kembali ke Sensor Ultrasonik melalui penerima gelombang bunyi yang disebut Receiver Tranduser. Dan setelah itu gelombang dialirkan ke pin Echo dalam bentuk tegangan kemudian dialirkan ke relay. Kemudian relay akan memindahkan switch dan membuat Lampu menyala pada rangkaian tersebut.
Gambar Rangkaian
Prinsip Kerja
Logika 0
Logika 1
Pada saat berlogika 0
Prinsip Kerja
Saat sensor gas MQ-2 mendeteksi gas metana, atau gas butan, atau LPG maka sensor gas akan menghasilkan output berupa tegangan analog tergantung berapa besar intensitas gas yang dideteksi. Karena Buzzer memiliki tegangan kerja sebesar 12V maka tegangan output dari sensor gas harus diperkuat terlebih dahulu sampai minimal 12V agar buzzer bisa bekerja. untuk menguatkan tegangan tersebut maka menggunakan op-amp. op-amp yang digunakan adalah op-amp detektor non inverting sehingga besar tegangan yang keluar adalah 15V. karena tegangan sudah melebihi tegangan kerja buzzer maka buzzer bisa berbunyi.
5. Sensor Lain/Kelembaban (HIH-5030) [kembali]
Prinsip Kerja
