RANGKAIAN PENGKONDISI SUHU RUANGAN OTOMATIS
a. Mengetahui pengertian Sensor LM35
1. Sensor suhu LM35
digunakan untuk menghambat arus agar tidak terlalu besar.
IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang. Jangka sensor mulai dari – 55°C sampai dengan 150°C, IC LM35 penggunaannya sangat mudah, difungsikan sebagai kontrol dari indicator tampilan catu daya terbelah. IC LM 35 dapat dialiri arus 60 μ A dari supplay sehingga panas yang ditimbulkan sendiri sangat rendah kurang dari 0 ° C di dalam suhu ruangan.
Grafik Temperatur/Suhu terhadap Tegangan (V).
5.Video [kembali]
4. Download video simulasi [klik disini]
1. Tujuan [kembali]
b. Mengetahui cara kerja Sensor LM35
2.Alat dan Bahan [kembali]
Berikut komponen yang di gunakan :
digunakan untuk mendeteksi suhu ruangan dengan output sebesar 10mV/Celcius.
Gambar 1. LM35 pada Proteus
2. IC Op Amp LM741
Op amp tipe LM741 ini dirangkai menjadi non inverting amplifier sebagai penguat tegangan.
Gambar 2. LM741 pada Proteus
3. Resistor
digunakan untuk menghambat arus agar tidak terlalu besar.
Gambar 3. Resistor pada Proteus
4. Op Amp LM324
Op Amp yang digunakan sebanyak 2 buah yaitu Komparator inverting dan non inverting.
Gambar 4. LM324 pada Proteus
5. NPN Transistor
Digunakan untuk menghidupkan Motor.
Gambar 5. NPN Transistor pada Proteus
6. Motor
Sebagai keluaran (output) yang menyatakan rangkaian jalan ketika motor hidup.
Gambar 6. Motor pada Proteus
7. LED BIRY
Sebagai indikator (Penanda Motor Hidup).
Gambar 7. LED BIRY pada Proteus
3.Teori [kembali]
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.
Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor.
LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Gambar Rangkaian Sensor LM35
Untuk mendeteksi suhu digunakan sebuah sensor suhu LM35 yang dapat dikalibrasikan langsung dalam C (celcius), LM35 ini difungsikan sebagai basic temperature sensor.
Adapun keistimewaan dari IC LM 35 adalah :
· Kalibrasi dalam satuan derajat celcius.
· Lineritas +10 mV/ º C.
· Akurasi 0,5 º C pada suhu ruang.
· Range -50 º C – 150 º C.
· Dioperasikan pada catu daya 4 V – 30 V.
· Arus yang mengalir kurang dari 60 μA
Prinsip Kerja Sensor LM35 :
Prinsip Kerja Sensor LM35 :
Pada rangkaian pengkondisi suhu ruangan ini, digunakan sensor LM 35, dimana nantinya pendingin akan menyala secara otomatis saat mendeteksi suhu ruangan telah mencapai suhu ≥ 300 , dan penghangat akan menyala secara otomatis saat mendeteksi suhu ruangan < 160
Grafik Temperatur/Suhu terhadap Tegangan (V).

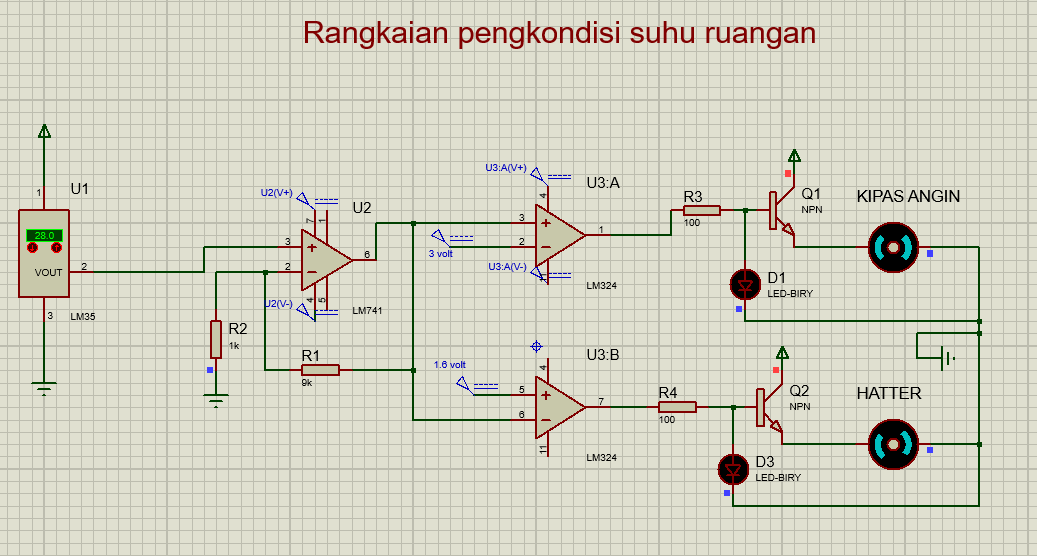

4.Gambar Rangkaian dan Prinsip Kerja [kembali]
Gambar rangkaian simulasi ketika suhu berada diantara 16 - 30 derjat Celcius (Motor dalam keadaan OFF) :
Gambar 1.
Gambar rangkaian simulasi ketika mencapai suhu ≥ 300
Gambar 2.
Gambar rangkaian simulasi ketika mencapai suhu < 160
Gambar 3.
Prinsip Kerja Rangkaian :
Pada rangkaian pengkondisi suhu ruangan ini, digunakan sensor LM 35, dimana nantinya pendingin akan menyala secara otomatis saat mendeteksi suhu ruangan telah mencapai suhu ≥ 300 , dan penghangat akan menyala secara otomatis saat mendeteksi suhu ruangan < 160
Ketika suhu ruang mencapai ≥ 30 maka tegangan yang dikeluarkan oleh sensor akan diperbesar 10x oleh op amp non inverting amplifier. maka arus akan masuk ke dalam komparator non inverting karena Vin > Vref (prinsip kerja komparator non inverting).kemudian arus melalui resistor 100ohm dan ke kaki basis transistor, lalu keluar ke kaki emitter dan menuju Motor dan LED (sebagai indikator), lalu Motor (KIPAS ANGIN) akan menyala. dan arus berakhir di ground.
Begitu juga sebaliknya, ketika suhu ruang mencapai < 16 maka tegangan yang dikeluarkan oleh sensor akan diperbesar 10x oleh op amp non inverting amplifier. maka arus akan masuk ke dalam komparator inverting karena Vin < Vref (prinsip kerja komnparator inverting). kemudian arus melalui resistor 100ohm dan ke kaki basis transistor, lalu keluar ke kaki emitter dan menuju Motor dan LED (sebagai indikator), lalu Motor (HATTER) akan menyala. dan arus berakhir di ground.
Begitu juga sebaliknya, ketika suhu ruang mencapai < 16 maka tegangan yang dikeluarkan oleh sensor akan diperbesar 10x oleh op amp non inverting amplifier. maka arus akan masuk ke dalam komparator inverting karena Vin < Vref (prinsip kerja komnparator inverting). kemudian arus melalui resistor 100ohm dan ke kaki basis transistor, lalu keluar ke kaki emitter dan menuju Motor dan LED (sebagai indikator), lalu Motor (HATTER) akan menyala. dan arus berakhir di ground.
5.Video [kembali]
Tutorial rangkaian
Simulasi Rangkaian
6.Link Download [kembali]
1. Download HTML [klik disini]
2. Download File Rangkaian [klik disini]
3. Download video tutorial [klik disini]
5. Download Datasheet sensor LM35 [klik disini]
