Elektronika






1. Tujuan[kembali]


    a. Mengetahui apa itu PNP Transistor

    b. Mengetahui rangkaian PNP Transistor
    c. Mampu menghitung arus, tegangan, dan hambatan pada masing-masing komponen
    d. Mengetahui fungsi dari PNP Transistor

2. Alat dan Bahan[kembali]


- PNP Transistor



Hasil gambar untuk komponen pnp transistor


Gambar 1. PNP Transistor
- Resistor 1kOhm



Gambar 2. Resistor pada Multisim


- Sumber Tegangan 12V



Gambar 3. DC Power pada Multisim

- Ground



Gambar 4. Ground pada Multisim


3. Teori dan Prinsip Kerja[kembali]

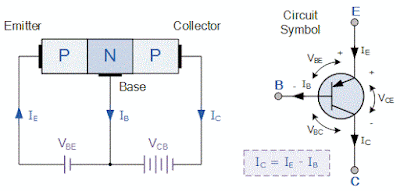

Transistor PNP Bipolar, Transistor Positif-Negatif-Positif. Lapisan material N-Negatif diantara dua Lapisan P-Positif. Tiga terminal Basis (B), Kolektor (C) dan Emitor (E) dan menghubungkan transistor ke papan sirkuit.

Perangkat yang dikontrol sejumlah kecil arus Basis dikendalikan baik Emitor dan arus Kolektor. Transistor PNP memiliki dua Dioda Kristal. Sisi kiri sebagai Diode Emitor-Base dan sisi kanan Dioda Kolektor-Base.

Lubang adalah Pembawa mayoritas Transistor PNP merupakan arus di dalamnya. Arus didalam transistor terbentuk karena perubahan posisi lubang dan arah dari transistor karena Aliran Elektron. Transistor PNP menyala ketika arus kecil mengalir melalui Basis. Arah arus Transistor PNP dari Emitor ke Kolektor.
Polaritas Transistor PNP dibalik berarti "Tenggelam" arus ke Basis sebagai lawan dari Transistor NPN berarti "Sumber" melalui Basisnya. Perbedaan dua jenis transistor adalah Lubang Pembawa penting untuk Transistor PNP, sedangkan Elektron adalah pembawa penting untuk Transistor NPN.
Transistor PNP menggunakan Arus Basis Kecil dan Tegangan Basis Negatif untuk mengendalikan Arus Emitor-Kolektor yang jauh lebih besar. Dengan kata lain, Emitter lebih Positif terhadap Basis sehubungan dengan Kolektor.

Transistor PNP memiliki karakteristik sangat mirip dengan NPN Bipolar, kecuali Polaritas (Biasing) dari arah arus dan tegangan dibalik untuk salah satu dari tiga konfigurasi, Common Base, Common Emitter dan Kolektor Biasa.

 Tegangan antara Base-Emitter (VBE), Negatif pada Base dan Positif pada Emitter untuk transistor PNP, Terminal Base selalu Bias Negatif terhadap Emitter. Juga Tegangan Suplai Emitor Positif sehubungan dengan Kolektor (VCE). Jadi untuk transistor PNP untuk melakukan Emitter selalu lebih Positif sehubungan dengan Basis-kolektor.
Emitter terhubung ke tegangan suplai VCC dengan Resistor Beban, RL yang membatasi arus maksimum yang mengalir melalui perangkat yang terhubung ke terminal Kolektor. Basis tegangan VB yang Bias Negatif terhadap Emitter dan terhubung ke Resistor Basis RB, untuk membatasi Arus Basis Maksimum.
Untuk menyebabkan Arus Base mengalir dalam transistor PNP, Base harus lebih Negatif daripada Emitter (Arus meninggalkan Basis) sekitar 0,7 volt (Silikon) atau 0,3 volt (Germanium). Rumus untuk menghitung Basis Resistor, Arus basis atau Arus Kolektor sama dengan Transistor NPN yang setara.

Perbedaan mendasar antara Transistor NPN dan Transistor PNP adalah Bias yang tepat dari Persimpangan Transistor sebagai arah arus dan kutub tegangan selalu berlawanan satu sama lain. Jadi untuk rangkaian di atas: Ic = Ie - Ib sebagai arus harus meninggalkan Base.

Prinsip Kerja PNP Transistor :

Prinsip kerja transistor PNP adalah sebagai berikut: ketika saklar dihubungkan arus listrik akan mengalir dari positif baterai dan terhenti pada tanda panah karena transistor belum aktif (belum mendapatkan arus pemicu), dalam keadaan ini beban atau lampu belum mendapatkan arus listrik sehingga lampu masih mati. Kemudian secara bersamaan ada arus pemicu yang mengalir dari positif baterai menuju ke kaki Basic dan melewati resistor lalu berakhir ke massa (-), adanya arus pemicu yang kecil tersebut akan membuka ‘gerbang’ transistor (mengaktifkan transistor) sehingga arus yang terhenti pada tanda panah tadi akan lanjut mengalir ke kaki Collector, selanjutnya ke beban yaitu lampu dan berakhir di massa (-) dengan demikian arus yang sesungguhnya tersebut (arus yang sesungguhnya lebih besar dari arus pemicu) telah mengalir dari positif baterai lalu ke kaki Emitor kemudian menuju kaki Collector dan menuju beban, dalam keadaan ini lampu menyala. Transistor tipe PNP ini disebut juga sebagai pengendali positif.

4. Gambar Rangkaian[kembali]





5. Video Simulasi[kembali]

6. Link Download[kembali]

Download HTML [klik disini]

Download Gambar  Simulasi Rangkaian [klik disini]

Download Video Rangkaian [klik disini]

Download Datasheet PNP Transistor [klik disini]
