Tugas Pendahuluan Modul 1



Percobaan 1 No. 10
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input, kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.





3. Video Simulasi[Kembali]

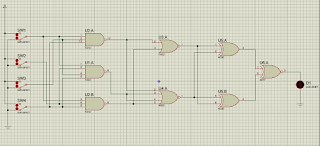

Pada rangkaian diatas memiliki 4 buah saklar SPDT sebagai input, 3 gerbang NAND dengan 3 dan 4 input, 2 gerbang NOR dengan 2 dan 4 input, 2 gerbang XOR dan 1 gerbang XNOR, serta output yang ditampilkan dengan LED.
Saklar SPDT digunakan sebagai input awal yang terhubung ke VCC (logika '1') atau ke ground (logika '0'). 4 buah saklar SPDT menghasilkan 16 variasi data input. dari saklar input akan masuk ke dalam gerbang NAND.
Pada gerbang NAND, input yang masuk akan diolah sesuai dengan prinsip kerja gerbang NAND yaitu jika salah satu atau semua input berlogika '0' maka outputnya akan berlogika '1', dan jika semua input berlogika '1' maka outputnya akan berlogika '0'. lalu output gerbang NAND akan masuk ke gerbang NOR.
Pada gerbang NOR, prinsip kerjanya yaitu jika salah satu atau semua input berlogika '1' maka outputnya akan berlogika '0', dan jika semua inputnya berlogika '0' maka outputnya akan berlogika '1'. lalu output gerbang NOR akan masuk ke gerbang XOR.
Pada gerbang XOR, prinsip kerjanya terbagi 2 yaitu berdasarkan jumlah kaki inputnya (ganjil/genap). karena pada rangkaian diatas menggunakan gerbang XOR 2 kaki (genap), maka prinsip kerjanya adalah jika input logika '0' berjumlah genap maka outputnya akan '0', dan jika input logika '0' berjumlah ganjil maka outputnya akan berlogika '1'. lalu output dari gerbang XOR akan masuk ke gerbang XNOR.
Pada gerbang XNOR, prinsip kerjanya yaitu jika input berlogika '1' berjumlah genap atau semua input berlogika '0' maka outputnya akan berlogika '1', dan jika input berlogika '1' berjumlah ganjil maka ouputnya akan berlogika '0'. Jika output dari gerbang XNOR berlogika '1', maka selanjutnya arus akan masuk ke LED, sehingga LED nya menyala dan arus berakhir di ground.



5. Link Download[Kembali]
File Rangkaian disini
Video Simulasi disini
File HTML disini
