4. Analisa[kembali]
- Jelaskan apan yang dimaksud dengan Clock?
Clock adalah suatu sinyal listrik
yang berbentuk gelombang pulsa berlogika 0 dan 1 yang menjadi masukan data bagi
beberapa rangkaian Flip-flop agar rangkaian dapat berjalan.

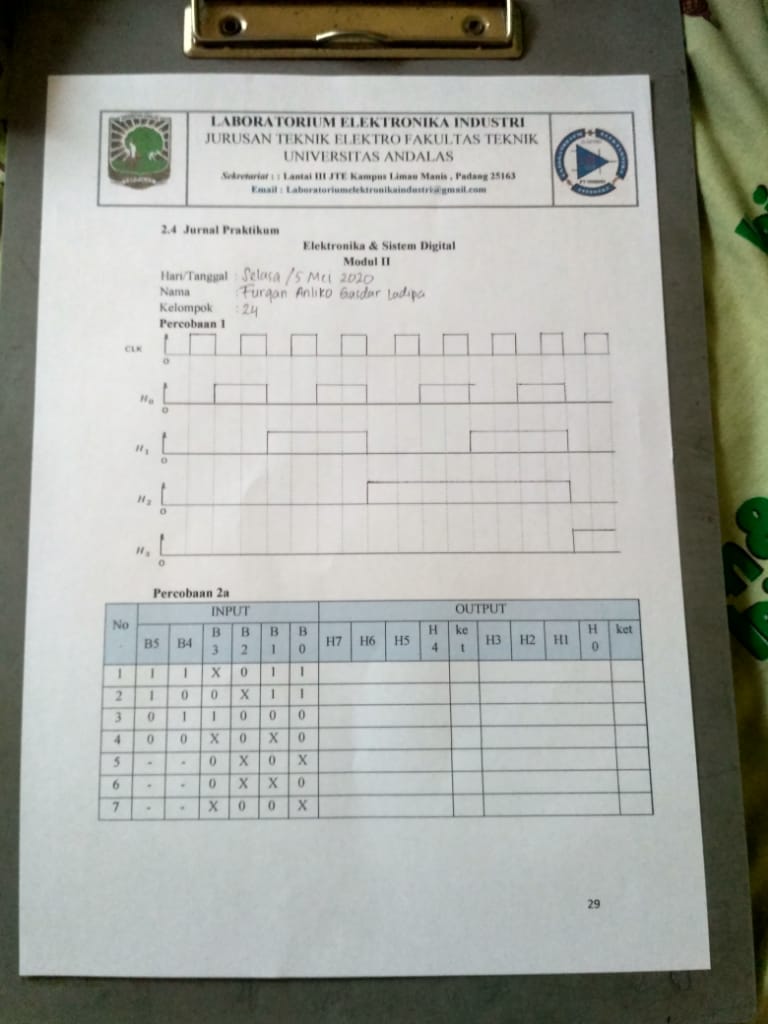

2. Jelaskan prinsip kerja dari rangkaian counter asynchoronous!
Prinsip kerja dari counter
asynchoronous adalah sinyal inputan clock hanya masuk kedalam flipflop pertama,
untuk flipflop kedua dan seterusnya inputan clocknya berasal dari output flipflop
sebelumnya. Ketika rangkaian berjalan, logikanya akan berjalan menurut tabel
kebenaran flipflop yang digunakan pada rangkaian. Rangkaian akan meghitung
bilangan biner naik ataupun turun. Kekurangannya adalah kecepatan yang
dihasilkan tidak akan secepat synchronous counter.
3. Apa pengaruh
clock terhadap rangkaian counter asynchoronous?
Clock sangat berpengaruh
terhadap rangkaian counter asynchoronous. Ibaratkan jantung dalam sebuah tubuh,
clock mengatur jalannya sinyal pada rangkaian, memberi inputan denyut berupa
logika 1 dan 0. Tanpa clock rangkaian counter asynchoronous tidak akan
berjalan, karena rangkaian tersebut bersifat menghitung sebuah bilangan dimana
diperlukan jeda dalam sekian waktu.
Maka rangkaiannya tidak akan
berjalan dengan semestinya,. Tidak akan terjadi proses menghitung pada
rangkaian. Output LED yang menjadi indikator terhadap bilangan biner tidak akan
hidup, karena tidak ada pemicu denyut sinyal dari clock.
5. Apa pengaruh
frekuensi clock terhadap output counter asynchoronous?
Pengaruhnya adalah
semakin besar frekuensi dari inputan clock maka output counter asynchoronous
akan semakin cepat.
