b. LCD Character

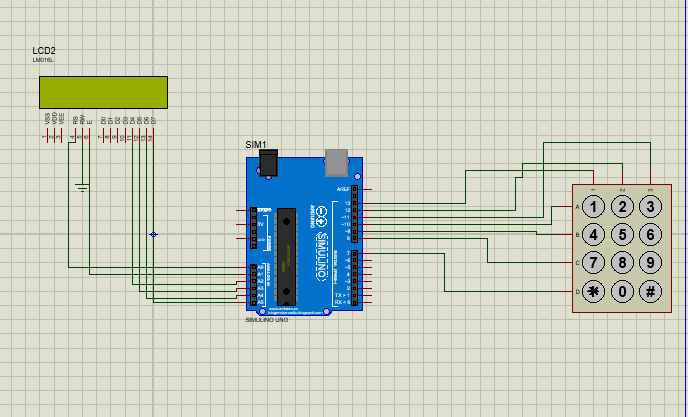

2. Rangkaian Simulasi [back]

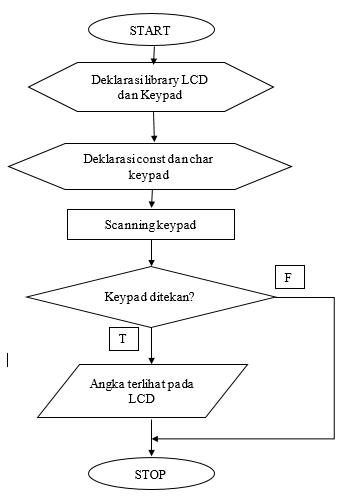

#include <LiquidCrystal.h> //Deklarasi libary LCD
#include <Keypad.h> //Deklarasi library Keypad
const byte ROWS = 4; //Deklarasi jumlah baris
const byte COLS = 3; /Deklarasi jumlah kolom
char keys[ROWS][COLS] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'}, //Inisialisasi keypad matriks 4x3
{'*','0','#'}
};
byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris
byte colPins[COLS] = {13, 12, 11}; //Deklarasi pin yang digunakan untuk kolom
//Inisialisasi Library dengan pin yang digunakan
LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup() { //Semua kode dalam fungsi ini akan dieksekusi sekali
//Set baris dan kolom LCD
lcd.begin(20, 4);
lcd.setCursor(1,2);
lcd.setCursor(4,3);
lcd.setCursor(0,0);
}
void loop() { //Semua kode dalam fungsi ini akan dieksekusi berulang
char key = keypad.getKey(); //Membaca keypad
if (key) { //Kondisi pilihan jika keypad ditekan
lcd.print(key); //Menampilkan input dari keypad pada LCD
}
}
5. Analisa [back]
Percobaan 3
1. Pada
rangkaian percobaan 3 kenapa digunakan pin data hanya dari D4 sampai D7?
Karena
pada rangkaian tersebut kita menggunakan LCD dengan mode 4 bit.
2. Pada
percobaan tiga digunakan keypad 3x4. Apakah ketika kita gunakan keypad 4x4 ada perbedaan dari programnya? Jelaskan dimana?
Ada.
Yaitu pada pendeklarasian jumlah kolom yang awalnya 3 diganti dengan 4. Lalu
pada program pendeklarasian jumlah kolom untuk Arduino ditambah satu buah pin
lagi agar jumlah nya 4. Sehingga bisa digunakan untuk keypad 4x4 dengan array
nya juga diganti menjadi 4x4.
Simulasi Proteus - Download
Listing Program - Download
Video - Download
