Modul 3 Laporan Akhir 2 (Percobaan 3)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Analisa

6. Video

7. Link Download

1. Komponen[back]

    a. Arduino

Gambar 1. Arduino

   b. LED



Gambar 2. LED

    c. Push Button



Gambar 3. Potensiometer

2. Rangkian Simulasi[back]

Gambar 4. Rangkaian setelah di RUN

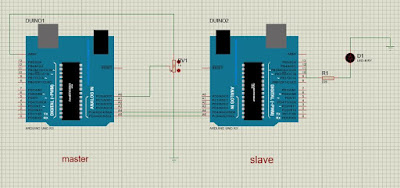

Gambar 5. Rangkaian Sebelum di RUN



3. Flowchart[back]



Gambar 6. Flowchart Master



Gambar 7. Flowchart Slave

4.Listing Program[back]

//MASTER   #include <SPI.h>   void setup (void) {    Serial.begin(115200); //set baud rate to 115200 for usart    digitalWrite(SS, HIGH); // disable Slave Select    SPI.begin ();    SPI.setClockDivider(SPI_CLOCK_DIV8);//divide the clock by 8 }   void loop (void) {    char c;    digitalWrite(SS, LOW); // enable Slave Select    // send test string    for (const char * p = "Hello, world!\r" ; c = *p; p++)    {       SPI.transfer (c);       Serial.print(c);    }    digitalWrite(SS, HIGH); // disable Slave Select    delay(2000); }

//SLAVE   #include <SPI.h> char buff [50]; volatile byte indx; volatile boolean process;   void setup (void) {    Serial.begin (115200);    pinMode(MISO, OUTPUT); // have to send on master in so it set as output    SPCR |= _BV(SPE); // turn on SPI in slave mode    indx = 0; // buffer empty    process = false;    SPI.attachInterrupt(); // turn on interrupt } ISR (SPI_STC_vect) // SPI interrupt routine {    byte c = SPDR; // read byte from SPI Data Register    if (indx < sizeof buff) {       buff [indx++] = c; // save data in the next index in the array buff       if (c == '\r') //check for the end of the word       process = true;    } } void loop (void) {    if (process) {       process = false; //reset the process       Serial.println (buff); //print the array on serial monitor       indx= 0; //reset button to zero    } }



5. Analisa[back]

   Apabila ada tambahan slave, bagaimana cara master membedakan satu save dengan slave lainnya pada I2C pada saat berkomunikasi? Apakah pada bagian program, atau rangkaian, atau keduanya?

    Jawab :

    Pada komunikasi I2C, kita dapat menggunakan banyak slave. namun bagi master untuk membedakan slave dengan slave yang lainnya adalah dengan cara mengaturnya pada listing program. mencocokkan program untuk pengirim data dengan penerima data pada slave seperti contoh pada program diatas yaitu "SLAVE_ADDR". yang merupakan penghubung antara master dengan slave. untung rangkaiannya sendiri yaitu hanya dengan menghubungkan pin SDA (master) dengan pin SDA(slave) dan pin SCL (master) dengan pin SCL (slave) lainnya.

6. Video[back]

7. Link Download[back]

  Simulasi Rangkaian Proteus [Download]

  Video Simulasi [Download]

  Listing Program Master [Download]

  Listing Program Slave [Download]

  HTML [Download]
